RC7105

简要描述：RC7105 是一款功能强大、集数字示波器、函数信号发生器、4 位真有效值万用表三大核心功能于一体的便携式电子测量仪器的便携式电子测试维修工具。它将工程师常用的

基础信息

产品尺寸

180x86x32.5mm

厂商性质

私有

发布时间

2025-04-20

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

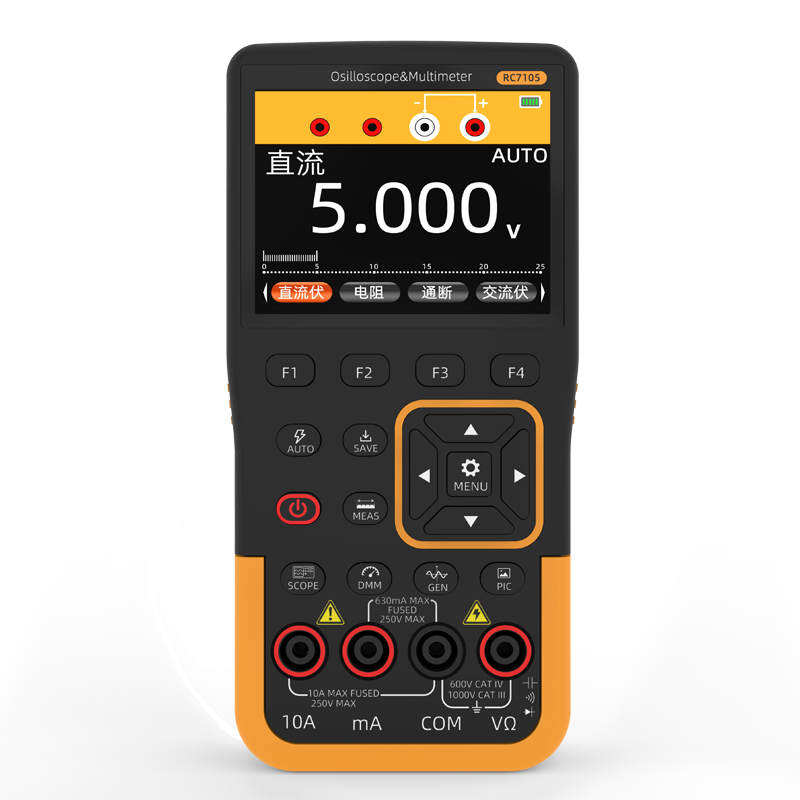

RC7105 是一款功能强大、集数字示波器、函数信号发生器、4 位真有效值万用表三大核心功能于一体的便携式电子测量仪器的便携式电子测试维修工具。它将工程师常用的三种仪器合而为一，极大地提高了外出作业、现场维修、实验教学的便利性和效率。其紧凑的尺寸、内置电池和3.5英寸真彩屏，使其成为电子爱好者、学生、现场工程师进行电路调试、信号分析和故障排查的理想选择。

产品简介

1. 产品定位
RC7105 是一款集数字示波器、函数信号发生器和万用表功能于一体的便携式多功能测试仪器，适用于电子电路调试、教学实验、工业检测等多种场景。

2. 核心功能与特点

三合一集成设计：一台设备整合数字示波器、函数信号发生器和万用表三大核心功能。
数字示波器：
- 双通道，带宽50MHz，实时采样率200MSa/s。
- 支持自动设置、触发（自动/正常/单次）、光标测量、波形保存（BMP格式）等。
- 具备FFT频谱分析、X-Y显示模式、余辉显示等高级功能。
函数信号发生器：
- 可输出正弦波、方波、三角波、锯齿波、半波、全波共6种波形。
- 频率范围：1Hz - 2MHz，幅值范围：0 - 3V。
万用表：
- 真有效值4位显示，支持自动/手动量程。
- 测量功能包括：交直流电压、交直流电流、电阻、电容、二极管、通断测试。
便携与易用性：
- 采用3.5英寸真彩屏显示，支持中英文双语界面。
- 内置3000mAh锂电池，便携轻巧（重量约307g）。
- 操作通过面板按键（F1-F4、方向键、AUTO、SAVE、MENU等）完成，逻辑清晰。

3. 主要技术参数（摘要）

示波器主要参数：
- 带宽：50MHz
- 通道数：2
- 实时采样率：200MSa/s
- 上升时间：<10ns
- 最大输入电压：X1档<150V，X10档<300V (DC+AC峰值)
万用表主要参数：
- 直流电压：最大1000V，精度±(0.5%+2)
- 交流电压：最大750V，精度±(1.0%+3)
- 电阻：最大60MΩ，精度±(1.0%+2)
- 电容：0nF~99.99mF，精度±(5.0%+20)
通用参数：
- 尺寸：180x86x32.5mm
- 重量：307g
- 充电规格：TYPE-C，5V/1A
